Electrodes ECG

Les différents types d’électrodes ECG et leurs usages

Électrodes ECG à usage unique (jetables)

Indiquées en urgences, milieux à forte rotation ou contextes d’asepsie renforcée, elles intègrent un hydrogel prêt à l’emploi pour une pose rapide et hygiénique, avec une conductivité constante ; contrepartie : coût récurrent et gestion des déchets.

Électrodes ECG réutilisables (ventouses et pinces)

Adaptées aux établissements à fort volume, elles sont économiques sur la durée. Les ventouses métalliques et pinces membres exigent un nettoyage rigoureux et l’usage d’un gel conducteur pour garantir la qualité du signal.

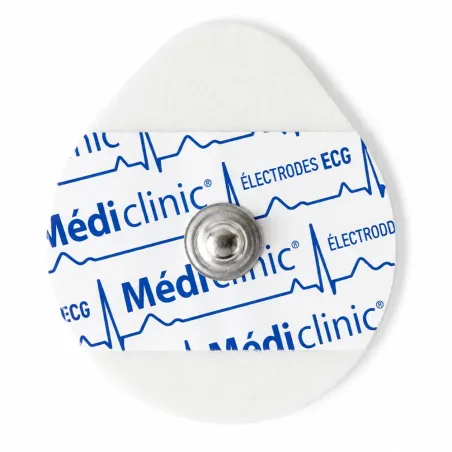

Électrodes ECG à pression (snap)

Compatibles avec la majorité des câbles à bouton pression, elles offrent une connexion fiable pour les examens standards et le monitoring, avec gel à prévoir pour optimiser la transmission.

Électrodes ECG test d’effort (pontet/banane)

Conçues pour l’exercice physique, elles privilégient une adhésivité renforcée et une connectique sécurisée (pontet/banane) pour limiter les déconnexions et les artefacts en mouvement.

Électrodes ECG longue durée

Optimisées pour 24/72h, elles conservent adhérence et conductivité malgré la sueur et les variations thermiques ; idéales pour Holter, réanimation et post-opératoire.

Électrodes ECG radiotransparentes

Utiles en examens d’imagerie concomitants, elles évitent les ombres portées sans déplacer les capteurs, particulièrement en soins intensifs et bilans combinés.

Électrodes ECG pédiatriques

Réduites (≈23-30 mm), supports microporeux et hydrogel à base d’eau pour préserver la peau sensible ; la technologie Ag/AgCl améliore la stabilité du signal avec de faibles amplitudes.

Tableau comparatif

Position des électrodes ECG : repères essentiels

Avant la pose, nettoyer et sécher la peau, tondre si nécessaire pour abaisser l’impédance. Les dérivations précordiales :

• V1 au 4e espace intercostal, bord droit du sternum ;
• V2 au même niveau à gauche ;
• V3 à mi-distance entre V2 et V4 ;
• V4 au 5e espace intercostal, ligne médioclaviculaire gauche ;
• V5 sur la ligne axillaire antérieure, niveau de V4 ;
• V6 sur la ligne axillaire moyenne, même niveau horizontal.

Dérivations périphériques : rouge bras droit, jaune bras gauche, vert jambe gauche, noir jambe droite (neutre). Note : les codes couleur peuvent varier selon normes et équipements ; les repères anatomiques priment toujours.

Bonnes pratiques de pose

• Vérifier la péremption et ouvrir le sachet juste avant la pose.
• Éviter lotions/émollients ; laisser l’alcool isopropylique s’évaporer complètement.
• Appliquer fermement, sans plis ni bulles, pour un contact gel–peau homogène.
• Organiser les câbles sans tension ni boucles pour limiter les interférences.
• Documenter irritations/décollages pour ajuster les références.

Cas particuliers

Chez la femme : expliquer le geste, préserver l’intimité, déplacer temporairement le soutien-gorge si nécessaire sans gêner le placement précis (V1–V6). En pédiatrie : choisir des électrodes de petit diamètre, supports microporeux et hydrogel à base d’eau, avec fixation douce mais stable.

Holter et test d’effort

En Holter, combiner hydrogel de qualité, adhésif endurant et connecteurs à pression standards pour une conductivité constante sur 24–72h. En test d’effort, privilégier une adhésivité renforcée et la connectique pontet/banane ; si besoin, ajouter une fixation légère des câbles pour réduire les artefacts de mouvement.

FAQ

Pour un examen standard, un test d’effort, un Holter ou un usage pédiatrique, nos conseillers orientent vers la référence adaptée et les accessoires utiles : gels conducteurs, câbles ECG et fixations hypoallergéniques.

Note clinique : le placement repose prioritairement sur les repères anatomiques. Les codes couleur peuvent varier selon normes et équipements. Se référer aux protocoles du service et aux recommandations fabricant.
